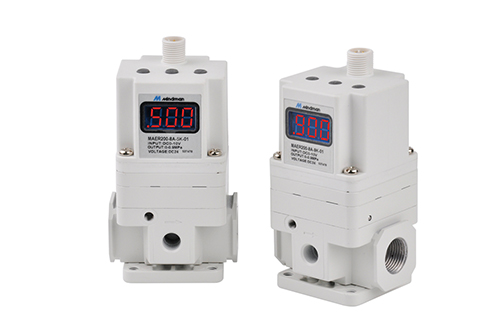

產品特色
以電氣比例信號實現對壓縮空氣的無段壓力控制。
可簡化為實現多段壓力控制而架設的複雜回路。

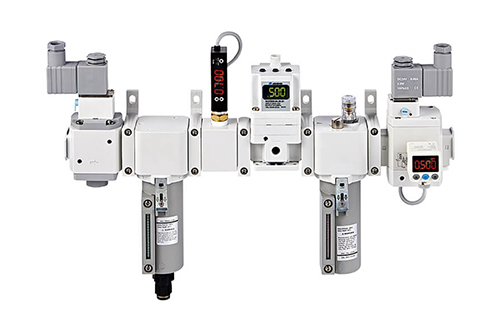

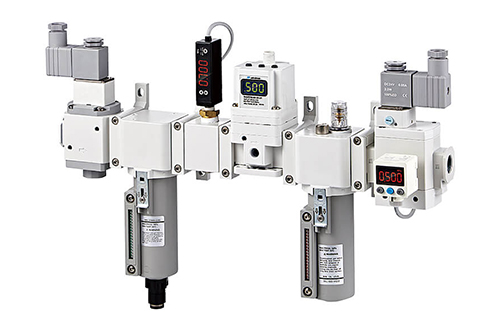

可與 MA**302 系列作模組化搭配。
搭載微電腦 PID 控制法則, 實現高精度的壓力控制。
最大流量 1500 l/min ( 壓力源 1.0 MPa，設定 0.6 MPa )。
產品規格
| 壓力範圍 | 1K, 5K, 9K |
|---|---|
| 配管口徑代號 | 8A, 10A |
| 配管口徑尺寸 | 1/4, 3/8 |
| 使用流體 | 空氣 |
| 耐壓力 |
1K : 0.3 MPa 5K, 9K : 1.5 MPa |
| 周圍溫度 | +5 ~ +50°C ( 不結露 ) |
| 最低使用壓力 | 設定壓力 +0.1 MPa |
| 最高使用壓力 | 1 MPa |
| 設定壓力範圍 | 0.005 ~ 0.9 MPa |
| 電源消耗 | 電壓 : DC24V±10% 電流 : 電源電壓 DC24V : 0.1A or less |
| 輸入訊號 | 電流型 : DC4 ~ 20 mA 電壓型 : DC0 ~ 5V, DC0 ~ 10V 預置輸入 : 4 |
| 輸入阻抗 | 電流型 : ≤ 430Ω 電壓型 : 約 3kΩ 預置輸入 : 約 100kΩ |
| 輸出訊號 | 類比輸出 : 電壓型 DC 1 ~ 5V ( 負載阻抗 500Ω 以上 ),
電流型 DC 4 ~ 20mA ( 負載阻抗 600Ω 以下 ) 開關輸出 : NPN, PNP : Max. 24V, 160mA |
| 直線性 | 1K : ±2% 以下 ( F.S. ) 5K, 9K : ±1% 以下( F.S. ) |
| 遲滯 | 1% 以下 ( F.S. ) |
| 重複性 | ±1% 以下 ( F.S. ) |
| 靈敏性 | 0.4% 以下 ( F.S. ) |
| 溫度特性 | ±0.2% 以下 ( F.S. ) / °C |
| 輸出壓力顯示 | 精度 : ±2% F.S. ±1 digit 最小單位 : MPa : 0.001, kgf/cm2 : 0.01, bar : 0.01, psi : 0.1, kPa : 1 |
| 保護結構 | IP65 |
| 重量 | 本體 360 g； 支架約 86 g ( B1 ) , 80 g ( B2 )； 電纜插頭約 55 g ( 1m ) , 130 g ( 3m ) |
