產品特色

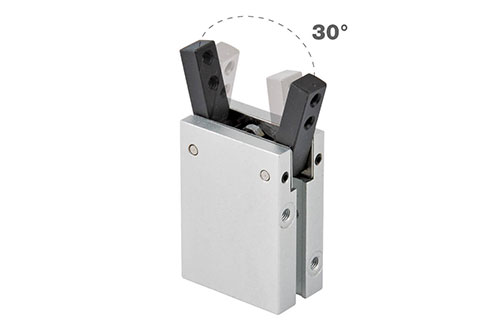

二爪角度作動 ( -10° ~ 30° )。
經濟實惠。
全系列均附磁。
產品規格
| 作動方式 | 複動型 / 單動常開型 |
|---|---|

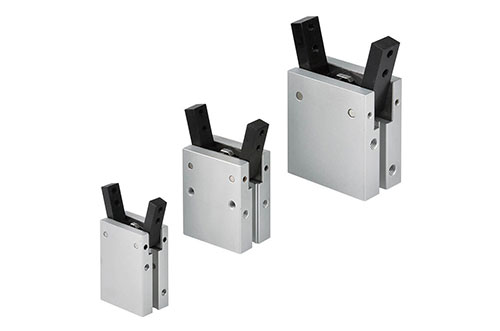

| 氣缸內徑 (mm) | 12, 16, 20, 25, 32 |
| 配管口徑尺寸 | M3×0.5, M5×0.8 |
| 使用流體 | 空氣 |
| 使用壓力範圍 | 0.15 ~ 0.7 MPa |
| 最高作動頻率 | 180 次/分鐘 |
| 周圍溫度 | －5℃ ~ ＋60℃ ( 不凍結 ) |
| 給油 | 氣缸 : 不需給油, 爪片 : 要 ( 作動處塗抹潤滑油 ) |
| 最大爪臂長度 (L) | 30 ~ 85 (※) |
| 夾爪開關角度 | －10 ~ 30° |
| 理論把持力距 (M) kgf-cm | 閉側 : 40×P ~ 610×P, 開側 : 50×P ~ 810×P (※) |
| 有效把持力距 (F) | F = M/L×0.85 ( M：理論把持力距,L：爪臂長度 ) (※) |
| 傳感器 | RDE, RDE-D |
| 重量 | 53g ~ 525g |
| 備註 | ※ L：最大爪臂長度 ( mm )，M：理論把持力距 ( N.cm )， F：有效把持力 ( N )，P：使用壓力 ( MPa )。 |
