轉角缸夾具

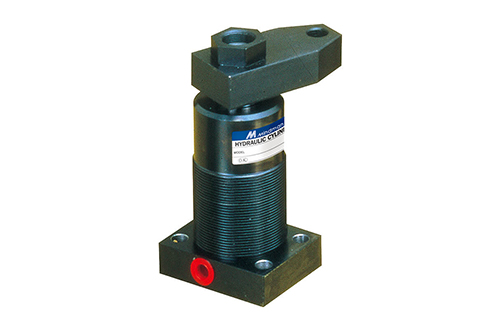

轉角缸夾具 - MF* / MD* 高壓轉角缸夾具

法蘭型 : MFS / MDS , 螺牙型 : MFT / MDT, 主要使用在空間狹小、需高作動壓力，且無任何輔助壓板下，能夠輕易的夾持及放鬆工件。本轉角缸為單動型下拉式及複動型下拉式兩種，有三種規格及兩種壓板可供選擇。

向左或向右旋轉後垂直下壓達到夾持目的。
為拉缸型態，可選購角度 0、45、60、90 度。
缸體為高級碳鋼材質，表面硬化處理。

壓板加長時，G 值勿超過原有規格1.2 倍。
入油口請加裝流量控制閥，控制轉角速度，避免慣性撞擊。
下壓夾持時，應于垂直行程內夾緊工件。
每次上下工件時，務必以氣槍清潔活塞桿處油封上的鐵屑異物，避免下次使用異物嵌入油封。
