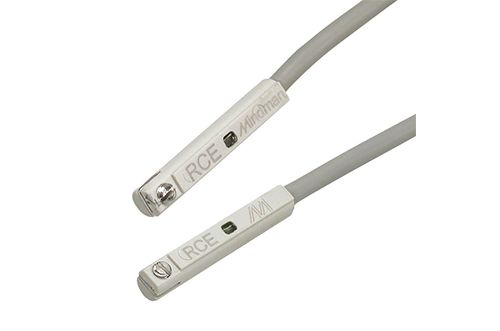

傳感器 - RCE
設變原因 : 外殼變更為白色
適用氣缸型號：MCJA, MCJQ, MCJT, MCJS, MCFA, MCGB, MCGD, MCGJ, MCG3, MCDA, MCSH, MCSS, MCRA, MCKB, MCHA, MCHB, MSB*, MSL* , RCE - 使用電壓範圍 : 5~220V DC/AC , RDE / RDE-D-使用電壓範圍 : 10~28V DC , RNE / RPE - 使用電壓範圍 : 5~30V DC.
產品規格
| 配線方式 | 2線式, 3線式 |
|---|---|
| 開關邏輯 | SPST 常開型, 電子式無接點,常開型 |
| 接點型式 | 有接點, 無接點, 無接點 NPN, 無接點 PNP |
| 使用電壓範圍 | 5~220V DC/AC, 10~28V DC, 5~30V DC |
| 最大開關電流 | 50mA, 80mA, 200mA (max.) |
| 接點容量 | 10W, 1.5W, 2W, 6W (max.)(※1) |
| 消耗電流 | 10mA@24V DC, 12mA@24V DC, 6mA@24V DC (max.) |
| 內部電壓降 | 3.5V, 4V, 0.5V, 1.5V (max.) |
| 洩漏電流 | 0.1mA, 1mA, 0.01mA (max.) |
| 指示燈亮顏色 | 紅燈, 綠燈 |
| 電線 | φ2.8,2C,PUR, φ3.0,3C,PUR |
| 使用溫度範圍 | －10℃~+70℃ (不凍結) |
| 耐衝擊 | 30G, 50G (※2) |
| 耐振動 | 9G (※3) |
| 保護構造等級 | IEC 60529 IP67 |
| 保護迴路 | RCE : 1, RDE-D : 2,3,4, RDE, RNE, RNEE, RPE, RPEE : 3,4 (※4) |
| 重量 | 20g ( 2m 電線 ) |
| 備註 | ※1 : 不可超過接點容量 ( P=Vxl )。 ※2 : 正弦波/X、Y、Z 3 軸向/每一軸向3回/每一回時間11ms。 ※3 : 復振幅1.5mm/10hHz-55Hz 掃頻，持續1分鐘/每次 X、Y、Z 軸向操作 1 小時。 ※4 : 1 = 無 / 2 = 輸出短路保護 / 3 = 電源逆接保護 / 4 = 突波吸收保護。 |
