傳感器

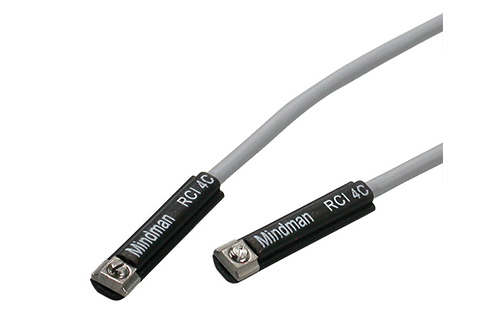

傳感器 - RCI

RCI ( 有接點 )、RCI-N ( 有接點 NPN )、RCI-P ( 有接點 PNP )、RNI ( 無接點 NPN )、RPI ( 無接點 PNP ), 適用氣缸型號 : MCQI2, MCBQI2, MCJI, MGTX, MGTU, METB，為埋入式傳感器。

配線方式	RCI : 2線式 ; RCI-N, RCI-P, RNI, RPI : 3線式
開關邏輯	RCI, RCI-N, RCI-P : 有接點, RNI : 無接點 NPN, RPI : 無接點 PNP
接點型式	常開型
使用電壓範圍	RCI : 5~240V DC/AC, RCI-N, RCI-P, RNI, RPI : 10~30V DC
最大開關電流	RCI : 100mA max. RCI-N, RCI-P : 500mA max. RNI, RPI : 200mA Max.
接點容量	RCI, RCI-N, RCI-P : 10W max. RNI, RPI : 6W max. (※1)
消耗電流	RCI-N, RCI-P : 5 mA@24V DC max. RNI, RPI : 20 mA@24V DC max.
內部電壓降	RCI : 3.0V max. RCI-N, RCI-P : 0.1V@100mA max. RNI, RPI : 1.5V max.
洩漏電流	RNI, RPI : 0.05mA max.
指示燈亮顏色	RCI, RNI : 紅燈, RCI-N, RCI-P, RPI : 黃燈
電線	RCI : φ3,2C,PU, RCI-N, RCI-P : φ3,3C,PUR RNI, RPI : φ3,3C,PUR
使用溫度範圍	－10℃~＋70℃ ( 不凍結 )
耐衝擊	RCI, RCI-N, RCI-P : 30G, RNI, RPI : 50G (※2)
耐振動	9G (※3)
保護構造等級	IEC 60529 IP67
保護迴路	RCI : 1, RNI,RPI : 2,3,4 (※4)
重量	23g ( 2m 電線 )
備註	※1 : 不可超過接點容量 ( P=Vxl )。 ※2 : 正弦波/X、Y、Z 3 軸向/每一軸向3回/每一回時間11ms。 ※3 : 復振幅1.5mm/10hHz-55Hz 掃頻，持續1分鐘/每次 X、Y、Z 軸向操作 1 小時。 ※4 : 1 = 無 / 2 = 輸出短路保護 / 3 = 電源逆接保護 / 4 = 突波吸收保護。
